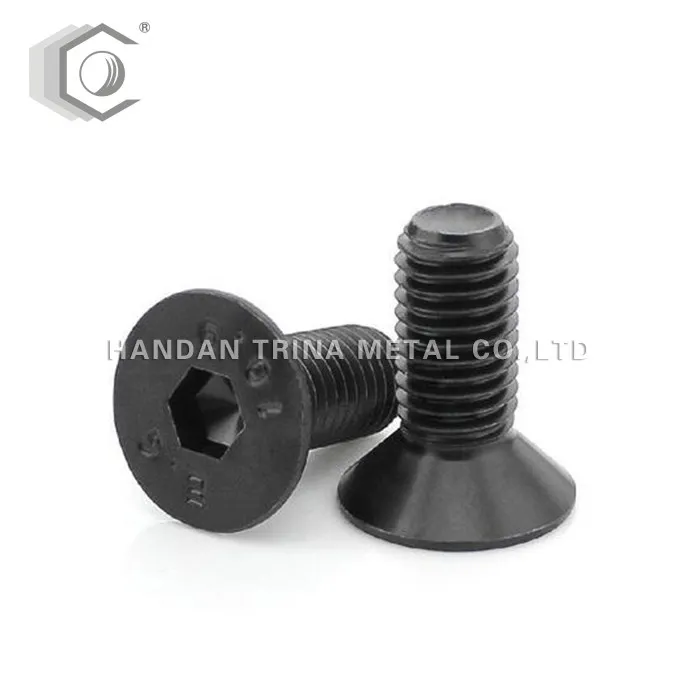

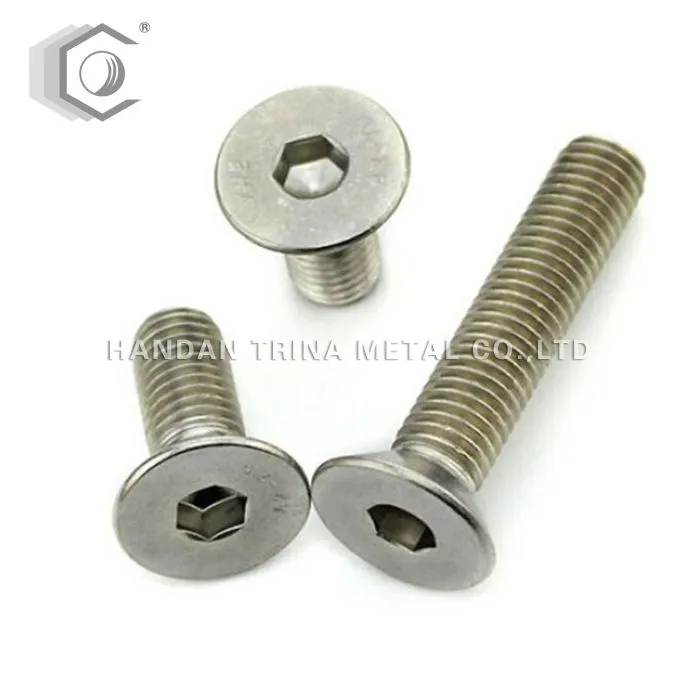

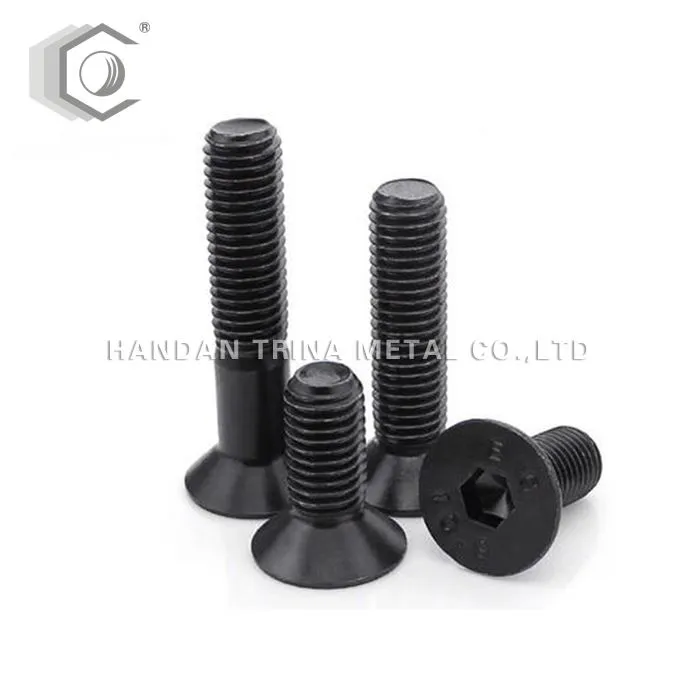

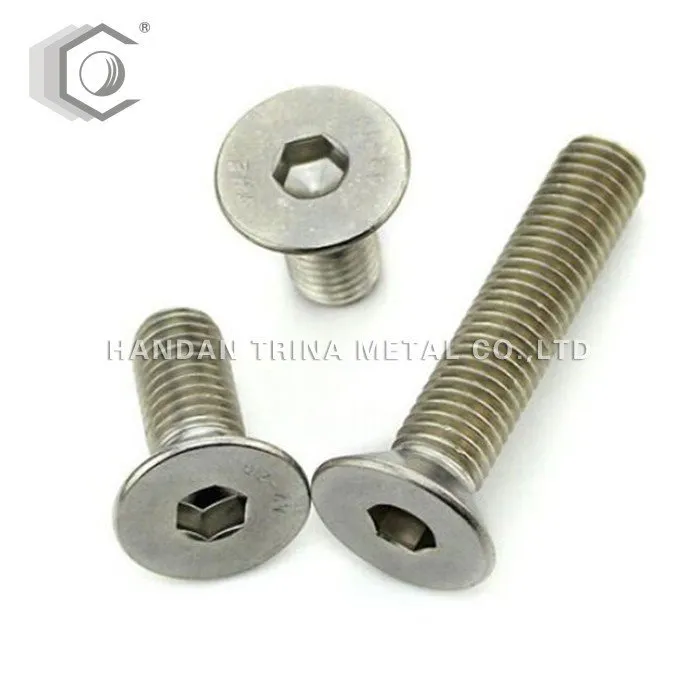

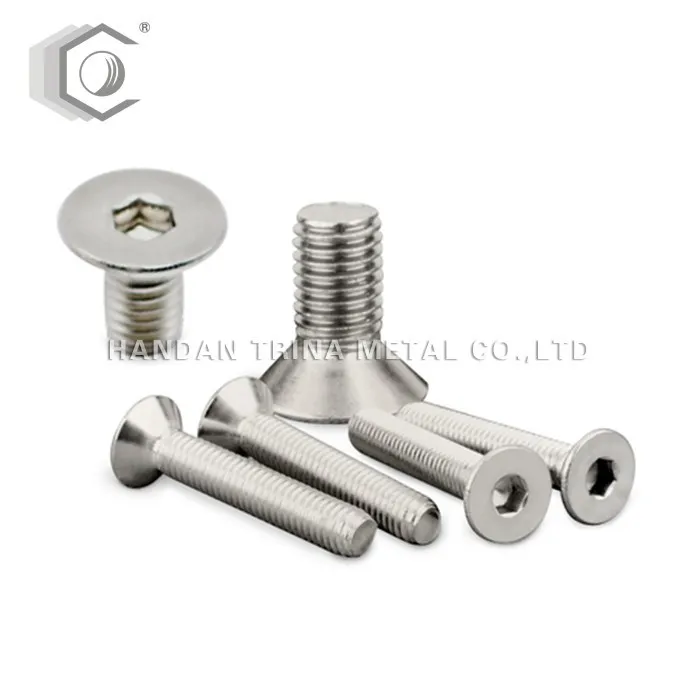

কাউন্টারসঙ্ক অভ্যন্তরীণ কোণ বলগুলি কাউন্টারসঙ্ক স্ক্রু এবং ফ্ল্যাট মেশিন স্ক্রুও বলে। এগুলি এক ধরণের নির্মাণ অংশ। মাথাটি 90-ডিগ্রি শঙ্কু, যা সাধারণ কাঠের স্ক্রুগুলির অনুরূপ। মাথার একটি সরঞ্জাম-আঁকানো খাঁজ রয়েছে, যেমন একটি ফন্ট, ক্রস, ষড়ভুজ, কুইঙ্কংস, পেন্টাগন ইত্যাদি etc.
আকার: এম 3-এম 24
সারফেস ： জেডপি / ব্ল্যাক
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
ডি কে | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ডি এস | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
প্রভাব:
সংযোগকারী টুকরোটির মাউন্ট গর্তের পৃষ্ঠের উপরে, 90 ডিগ্রি শঙ্কুযুক্ত বৃত্তাকার সকেটটি মেশিন করা হয় এবং ফ্ল্যাট মেশিনের স্ক্রুটির মাথাটি গোলাকার সকেটে থাকে এবং সংযোগকারী অংশের পৃষ্ঠের সাথে ফ্লাশ হয়। অর্ধ-বৃত্তাকার মাথা ফ্ল্যাট মেশিন স্ক্রু সহ কিছু অনুষ্ঠানে ফ্ল্যাট মেশিন স্ক্রুগুলিও ব্যবহৃত হয়। এই জাতীয় স্ক্রুটি আরও সুন্দর এবং এমন স্থানে ব্যবহৃত হয় যেখানে পৃষ্ঠটি সামান্য প্রসারণের অনুমতি দিতে পারে। স্ক্রু দুটি বা ততোধিক বস্তুর সংযোগের ভূমিকা পালন করে এবং দৈনন্দিন জীবনে বা শিল্প উত্পাদনতে একটি অপরিহার্য প্রয়োজনীয়তা।
নির্দেশাবলী:
কাউন্টারসঙ্ক হেড স্ক্রুগুলি বেশিরভাগ ইনস্টলেশনের পরে ব্যবহৃত হয়, অংশগুলির পৃষ্ঠতল উত্থাপন করা যায় না, এবং শক্ত অংশগুলিতে দুটি বেধ থাকে, তথাকথিত পুরু, যার অর্থ দৃ fas় অংশের বেধ এর বেধের চেয়ে বেশি কাউন্টারসঙ্ক স্ক্রুটির মাথা স্ক্রুটি শক্ত করার পরে, স্ক্রু থ্রেডের এখনও একটি অংশ রয়েছে যা থ্রেডযুক্ত গর্তে প্রবেশ করে না। এই ক্ষেত্রে, কাউন্টারসঙ্ক স্ক্রুটি অবশ্যই শক্ত করা যেতে পারে। সাধারণত অন্য একটি পরিস্থিতি রয়েছে, তা হল, দৃten় অংশগুলির বেধ কাউন্টারঙ্ক স্ক্রুয়ের মাথার উচ্চতার চেয়ে কম, যা যান্ত্রিক সরঞ্জামগুলিতে শীট ধাতব অংশগুলিতে সাধারণ, যেমন চ্যাসিসের কবজ করার সংযোগ, দরজা এবং বাক্স; সরঞ্জামগুলির শীট ধাতু কভার এবং সরঞ্জামগুলির সংযোগ ইত্যাদি the অংশের ছোট ঘনত্বের কারণে বেঁধে দেওয়া শীট ধাতব অংশের গর্ত দিয়ে স্ক্রুটি সম্পূর্ণ একটি শঙ্কুযুক্ত গর্ত। এই ক্ষেত্রে, যখন কাউন্টারসঙ্ক স্ক্রুটি শক্ত করা হয় তখন স্ক্রু মাথা শীট ধাতব অংশটি সংকোচনের জন্য কোন শঙ্কুযুক্ত পৃষ্ঠ নয়, তবে স্ক্রু মাথার নীচে এবং থ্রেডেড গর্তের শীর্ষটি সঙ্কুচিত করা হয়। স্ক্রুটি মনে হয় যে স্ক্রুটি আরও শক্ত করা হয়েছে, শীট ধাতব অংশটি চাপার পরিবর্তে আটকে গেছে। এই ক্ষেত্রে, যদিও স্ক্রুটি মনে করে যে স্ক্রুটি শক্ত করা হয়েছে, শীট ধাতু স্বর্ণের টুকরাটি সত্যই শক্ত করা হয়নি। এটি একটি খুব সাধারণ পরিস্থিতি।
